Comment caler une grue mobile de 100 tonnes dans une rue étroite sans effondrer la chaussée ?

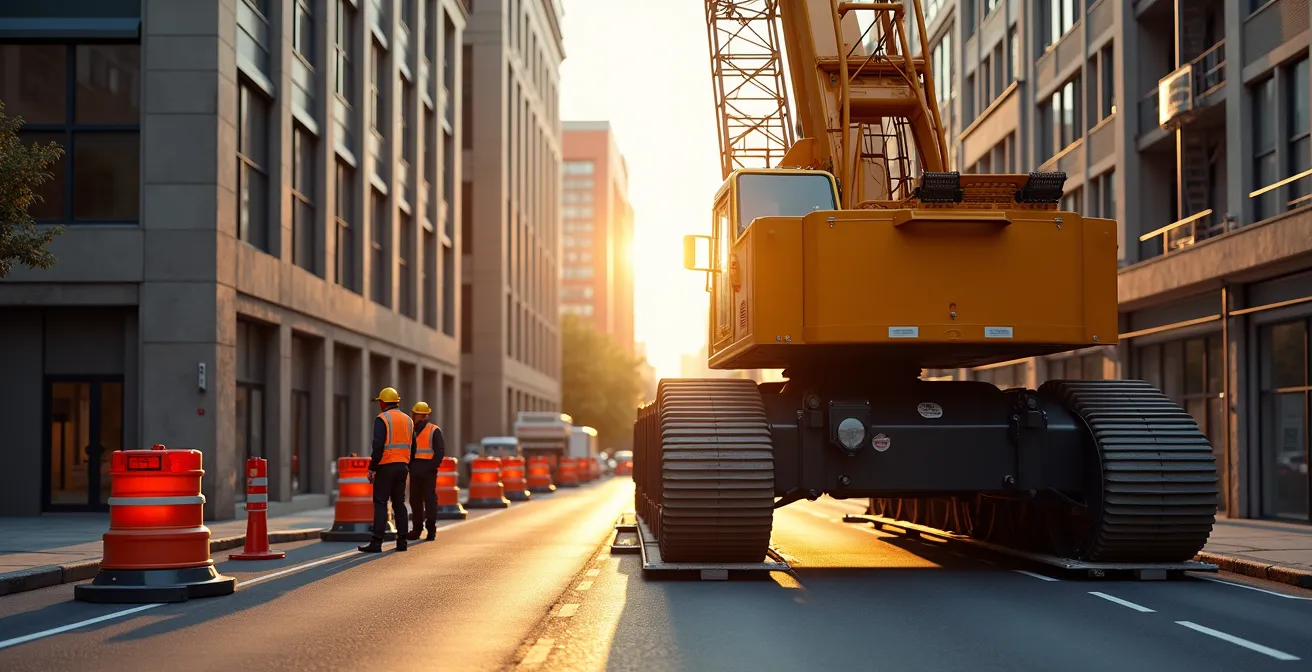

Le moment est familier pour tout chef de manœuvre expérimenté. La grue de 100 tonnes est positionnée, ses dimensions écrasant la perspective de la rue étroite. Les passants s’arrêtent, les téléphones filment. Sous vos pieds, le sol semble stable, mais votre esprit d’ingénieur sait que l’asphalte est un menteur. La pression qui s’apprête à être exercée par chaque patin est colossale, et la moindre faiblesse invisible sous la surface peut transformer une opération de routine en catastrophe. Pour beaucoup, la sécurité du levage se résume à une checklist : balisage en place, plaques de répartition posées, plan de levage approuvé. Ces éléments sont nécessaires, mais dangereusement insuffisants.

La platitude consiste à croire que suivre le protocole standard garantit la sécurité. C’est une erreur fondamentale. Le vrai risque, celui qui conduit à l’accident, ne se trouve jamais dans ce qui est visible et planifié, mais dans les hypothèses non vérifiées et les points de rupture invisibles. La véritable expertise ne réside pas dans l’application des règles, mais dans la traque obsessionnelle de ces failles cachées. C’est la différence entre un simple opérateur et un véritable ingénieur de levage. Un vide sous la chaussée, une ancienne galerie technique oubliée, une rafale de vent sous-estimée ou une clause administrative négligée sont les véritables déclencheurs d’accidents.

Mais alors, si la clé n’est pas simplement d’appliquer une checklist, comment garantir une stabilité absolue ? La réponse réside dans un changement de paradigme : il faut cesser de planifier le succès et commencer à anticiper activement l’échec. Cet article n’est pas un manuel de plus sur le calage. C’est une dissection technique des points de rupture silencieux qui menacent chaque levage en milieu urbain contraint. Nous allons analyser, point par point, comment transformer chaque inconnue en certitude, du calcul de la prise au vent à la détection des pièges souterrains, pour que chaque opération soit fondée non pas sur l’espoir, mais sur l’ingénierie et la prévoyance.

Cet article se décompose en une analyse rigoureuse des facteurs critiques de succès pour toute opération de levage complexe. Le sommaire ci-dessous vous guidera à travers chaque étape de cette démarche d’ingénieur, conçue pour éliminer le hasard et garantir une sécurité maximale.

Pourquoi ignorer la réduction de charge due au vent peut faire basculer la grue ?

Considérer le vent comme un simple désagrément est une erreur d’analyse fondamentale. En ingénierie de levage, le vent n’est pas une condition météorologique ; c’est une charge dynamique additionnelle qui s’applique à la fois sur la grue et, surtout, sur la pièce levée. L’abaque de charge fourni par le constructeur est calculé pour des conditions idéales, c’est-à-dire sans vent. Ignorer l’effet de « voile » d’une pièce de grande surface, c’est appliquer une charge réelle bien supérieure à la charge nominale, et donc potentiellement dépasser la capacité de la grue à une portée donnée. Le centre de gravité de l’ensemble (charge + grue) se déplace dangereusement, augmentant de manière critique le moment de renversement.

La physique est implacable. La force exercée par le vent augmente avec le carré de sa vitesse. Une petite brise peut sembler anodine, mais une rafale plus forte transforme radicalement les contraintes. Par exemple, il est crucial de comprendre qu’une rafale de 40 km/h sur un panneau de façade de 15m² transforme une charge de 5 tonnes en une charge effective de 6,5 tonnes. Cette augmentation de 30% n’est pas une estimation, c’est un calcul de force qui peut suffire à faire basculer une grue opérant déjà près de ses limites. C’est pourquoi la vitesse maximale du vent autorisée pour une opération diminue drastiquement avec l’augmentation de la surface de la charge.

La seule approche rigoureuse consiste à équiper la grue d’un anémomètre et de définir des seuils d’action clairs, bien avant le début du levage. Ces seuils doivent être inscrits dans le plan de levage et connus de toute l’équipe.

Comme le suggère cette image, la surveillance ne doit pas être passive. Il faut établir un code couleur : une zone verte pour les opérations normales, une zone orange où les manœuvres doivent être ralenties et la charge maintenue au plus bas, et une zone rouge imposant l’arrêt immédiat et la mise en sécurité de l’opération. Cette surveillance active est la seule méthode pour contrer ce point de rupture invisible.

Comment anticiper la demande d’occupation de voirie pour ne pas annuler le levage ?

L’effondrement d’un levage n’est pas toujours physique ; il est souvent administratif. Arriver sur site avec une grue de 100 tonnes et découvrir que l’arrêté municipal n’est pas signé, ou que le plan de déviation n’a pas été validé par la police, équivaut à un échec complet de l’opération. L’immobilisation d’une telle machine et de son équipe engendre des coûts exorbitants et une perte de crédibilité catastrophique. La gestion administrative n’est pas une tâche secondaire à déléguer, c’est une composante stratégique du plan de levage. L’erreur commune est de sous-estimer les délais et la complexité des échanges avec les différentes parties prenantes : services techniques de la mairie, police municipale, syndics de copropriété, et même associations de riverains.

La clé est une communication proactive et structurée, initiée bien en amont de l’intervention. Chaque interlocuteur a ses propres contraintes, ses propres délais de traitement et ses propres exigences. Présenter un dossier incomplet ou contacter un service trop tardivement est la garantie d’un refus ou d’un report. L’anticipation passe par une cartographie précise des acteurs et un calendrier de contacts rigoureux. Dans ce processus, la responsabilité est un point crucial à ne jamais négliger. Comme le souligne François-Xavier Artarit, expert en appareils de levage à l’UFL, la responsabilité ultime incombe à l’utilisateur de la grue :

Le secteur de la location de grues mobiles est assez particulier, car dans le cas d’un contrat de location, ce qui est le cas le plus courant, la responsabilité finale est attachée au professionnel qui loue une grue, et non pas au loueur directement.

– François-Xavier Artarit, Expert en appareil de levage, UFL

Cette clarification met en lumière que le chef de manœuvre ou l’entreprise réalisant le levage ne peut se défausser sur le loueur. Il est le seul garant de la conformité de l’opération, y compris sur le plan administratif. Une matrice de communication est donc un outil indispensable, comme le détaille le tableau suivant.

Élingue chaîne ou sangle textile : que choisir pour lever une pièce fragile de 5 tonnes ?

Le choix de l’accessoire de levage est une décision d’ingénieur, pas une question de disponibilité sur le camion. Pour une charge de 5 tonnes, une chaîne, une sangle ou un câble peuvent tous présenter une Charge Maximale d’Utilisation (CMU) adéquate. Cependant, l’analyse ne doit pas s’arrêter à ce seul critère. La nature de la pièce à lever, ici qualifiée de « fragile », introduit des contraintes décisives. Une élingue chaîne, bien que robuste, présente des points de contact durs qui peuvent marquer, rayer ou même écraser une surface délicate. Une sangle textile, quant à elle, offre une surface de contact large et souple, répartissant la pression et protégeant la pièce. Son principal ennemi, cependant, reste les arêtes vives qui peuvent la cisailler instantanément si des protections ne sont pas utilisées.

Au-delà de la protection de la charge, l’angle d’élingage est un facteur physique critique, souvent sous-estimé. Lorsque l’on utilise plusieurs brins, la tension dans chaque brin n’est pas égale au poids divisé par le nombre de brins. Plus l’angle entre les brins est grand, plus la tension augmente de façon exponentielle. Un angle de 90° double quasiment la tension dans chaque brin par rapport à un levage vertical. Un angle supérieur à 120° est formellement proscrit car il engendre des forces de tension qui peuvent dépasser la CMU de l’élingue, menant à la rupture. Le choix doit donc intégrer la géométrie du levage.

Ce schéma illustre parfaitement le concept : la sécurité ne dépend pas seulement de la force de l’élingue, mais de la manière dont cette force est appliquée. Pour une pièce fragile et lourde, un palonnier est souvent la solution optimale. Il permet un levage avec des élingues quasi verticales, éliminant les forces de compression sur la charge et minimisant la tension dans les brins. Le tableau suivant synthétise les critères de choix pour une prise de décision éclairée.

L’erreur de sous-estimer la pression des patins sur une plaque d’égout masquée

C’est le scénario cauchemardesque par excellence : le sol paraît uniforme, la plaque de répartition est large, et pourtant, au moment où la charge est appliquée, un patin s’enfonce subitement. La cause ? Une plaque d’égout ou un regard de visite, mal signalé ou recouvert d’une fine couche d’asphalte, qui a cédé sous une pression pour laquelle il n’a jamais été conçu. L’erreur n’est pas de ne pas avoir vu la plaque, mais d’avoir présumé de l’homogénéité du sous-sol. Une rue en ville n’est jamais un terrain vierge. C’est un mille-feuille de réseaux, de tranchées remblayées, de caves anciennes et de structures enterrées. Chaque centimètre carré de chaussée a une histoire et une résistance potentiellement différente.

La simple inspection visuelle est insuffisante. La première étape est l’étude des plans des réseaux (gaz, eau, électricité, télécoms) fournis par la mairie. Mais ces plans ne sont pas toujours à jour. L’utilisation d’un géoradar (GPR) devient alors un outil d’ingénierie préventive essentiel. Il permet de « scanner » le sous-sol pour détecter des vides, des changements de densité ou des objets métalliques, cartographiant ainsi les zones de faiblesse invisibles en surface. Une fois un point faible identifié (comme une plaque d’égout ou une canalisation peu profonde), il ne s’agit pas d’annuler le levage, mais d’appliquer une technique de mitigation.

Cette approche proactive de détection et de mitigation est la seule façon de neutraliser le risque d’effondrement localisé. Il faut transformer l’inconnu du sous-sol en une carte des risques maîtrisés.

Quels gestes de commandement utiliser quand le grutier ne voit pas la charge ?

Lorsque le grutier opère en aveugle, le chef de manœuvre n’est plus un simple guide ; il devient littéralement les yeux et le cerveau de l’opération. C’est une position de responsabilité absolue où la moindre ambiguïté dans la communication peut avoir des conséquences dramatiques. L’erreur serait de croire que les gestes de commandement standards suffisent. Dans une situation à haut risque, sans visibilité directe, la communication doit être redondante, claire et basée sur un protocole sans faille, empruntant souvent ses principes à des domaines comme l’aviation.

La priorité est d’établir un canal de communication verbal parfaitement fiable via radio. Les gestes ne sont qu’un complément si une ligne de vue existe entre le chef de manœuvre et le grutier, mais ils ne peuvent être le canal principal. Le choix des mots, le ton de la voix, le rythme des instructions sont critiques. Il faut bannir toute phrase ambiguë. Les ordres doivent être courts, précis et standardisés. Comme le précise le guide des bonnes pratiques d’utilisation des grues mobiles, le rôle du chef de manœuvre est total :

Le chef de manœuvre n’est pas un simple transmetteur, il est les ‘yeux déportés et le cerveau’ de l’opération. Il a le pouvoir et le devoir d’arrêter toute manœuvre s’il a le moindre doute.

– Guide des bonnes pratiques MEDIACO, Guide d’utilisation des grues mobiles

Cette autorité implique de mettre en place un protocole de communication inspiré des cockpits d’avion, où la sécurité prime sur tout. L’objectif est d’éliminer toute possibilité de mauvaise interprétation. Ce protocole doit être briefé avant l’opération et suivi à la lettre.

• Utiliser systématiquement le ‘read-back’ : le grutier doit répéter mot pour mot chaque ordre reçu (« Je monte la flèche doucement ») avant de toucher aux commandes. Cela confirme la bonne réception et la bonne compréhension.
• Employer l’alphabet phonétique international : Pour toute information complexe ou épellation (ex : point de repère « Alpha-3 »), l’utilisation d’Alpha, Bravo, Charlie, etc., prévient les confusions.
• Appliquer le concept de ‘cockpit stérile’ : Pendant les phases critiques (décollage de la charge, passage d’un obstacle, pose finale), toute communication non essentielle à la manœuvre est interdite sur le canal radio.
• Maintenir le silence radio : Le chef de manœuvre est le seul à parler durant la manœuvre, sauf si le grutier doit signaler une anomalie. Le silence permet de se concentrer sur les instructions.

Pourquoi l’absence de carnet de maintenance peut annuler votre assurance en cas d’accident ?

Un accident de grue est un événement rare mais d’une gravité extrême. Au-delà du drame humain, les conséquences juridiques et financières sont dévastatrices. Les enquêtes qui suivent un sinistre sont d’une minutie implacable, et le premier document qui sera exigé par les experts et les assureurs est le carnet de maintenance de l’appareil. Ce document n’est pas une simple formalité administrative ; il est la preuve matérielle que le propriétaire ou l’utilisateur de la grue a rempli son obligation de maintien en état de conformité et de sécurité. Son absence, ou un carnet mal tenu, constitue une faute lourde.

En cas d’accident, même si la cause directe semble être une erreur humaine ou une condition imprévue, l’assureur cherchera systématiquement une clause d’exclusion de garantie. La plus courante est celle liée au défaut de maintenance. Si l’enquête révèle qu’une défaillance matérielle, même mineure, a contribué à l’accident et que la maintenance préconisée par le constructeur n’a pas été effectuée et tracée, l’assureur a tout le loisir d’invoquer cette clause pour refuser toute indemnisation. Les conséquences sont alors incalculables, laissant l’entreprise seule face aux poursuites pénales et aux dommages civils. Selon une clause type des polices d’assurance BTP standard : « La garantie est exclue en cas de non-respect des préconisations de maintenance du constructeur ou de défaut de conformité réglementaire de l’appareil ».

La négligence documentaire devient ainsi un point de rupture financier. Le risque n’est pas hypothétique ; 10 accidents mortels de grues ont été recensés en France sur une période de 5 ans, chaque cas donnant lieu à des investigations poussées sur la maintenance. Tenir à jour le carnet de maintenance, archiver les rapports de VGP (Vérification Générale Périodique) et suivre scrupuleusement le plan d’entretien du fabricant n’est donc pas une option, c’est la fondation de votre protection juridique et financière. C’est la preuve tangible que vous avez pris toutes les mesures raisonnables pour prévenir l’accident.

Comment dévier les piétons en sécurité quand votre échafaudage occupe tout le trottoir ?

Lorsqu’une opération de levage ou un chantier impose d’occuper l’intégralité du trottoir, la gestion du flux de piétons devient une responsabilité majeure. L’erreur serait de considérer cette déviation comme un simple problème de signalisation. Il s’agit de créer un cheminement protégé, alternatif et accessible qui garantit une sécurité équivalente, voire supérieure, à celle du trottoir initial. Forcer les piétons à descendre sur la chaussée sans protection adéquate les expose directement au trafic routier, créant un risque d’accident grave. Les statistiques sont alarmantes : en 2023, 60 piétons sont morts dans un accident impliquant un poids lourd, soulignant la vulnérabilité extrême des usagers à pied en cohabitation avec des véhicules.

La mise en place d’une déviation piétonne sécurisée est donc un exercice d’ingénierie à part entière, qui doit répondre à plusieurs impératifs. Le premier est la protection physique. Un simple balisage par ruban est totalement insuffisant. Il est nécessaire d’installer des barrières physiques lourdes (type barrières Vauban ou GBA en plastique lestées) pour séparer clairement le cheminement piéton de la circulation. Si l’échafaudage présente un risque de chute d’objets, l’installation d’un « tunnel » ou d’une galerie de protection est obligatoire.

Le second impératif est l’accessibilité universelle. Le cheminement doit être conçu pour tous les usagers, y compris les personnes à mobilité réduite (PMR), les personnes avec des poussettes ou les personnes malvoyantes. Cela impose des contraintes techniques précises qui ne peuvent être ignorées.

• Largeur minimale : Le passage doit garantir une largeur libre de 1,40 mètre pour permettre le croisement d’un fauteuil roulant et d’un piéton.
• Accessibilité : Toute marche doit être remplacée par une rampe d’accès dont la pente ne doit pas excéder 5%.
• Guidage podotactile : Pour les personnes malvoyantes, des bandes de guidage au sol doivent être installées pour matérialiser le chemin.
• Éclairage nocturne : L’ensemble de la déviation doit être correctement éclairé la nuit pour éviter les chutes et renforcer le sentiment de sécurité.
• Signalisation en amont : La déviation doit être annoncée par une signalisation claire positionnée au minimum 50 mètres avant le début de l’obstacle.

Comment réussir le contrôle VGP semestriel de vos appareils de levage sans contre-visite ?

La Vérification Générale Périodique (VGP) n’est pas un examen à « réviser » la semaine précédente. C’est le verdict d’un processus de maintenance et de soin continu tout au long du semestre. Une contre-visite n’est jamais une surprise ; elle est le symptôme d’une négligence accumulée. L’objectif n’est donc pas de « passer la VGP », mais de maintenir la machine dans un état tel que la VGP devienne une simple formalité de validation. Cette approche est d’autant plus cruciale que les coûts d’exploitation ne cessent d’augmenter. Au 4ème trimestre 2023, l’indice de coût de revient UFL pour les grues mobiles a atteint 126,10, une hausse significative qui rend toute immobilisation pour contre-visite particulièrement pénalisante.

Réussir sa VGP sans accroc repose sur une culture de la maintenance préventive et de l’inspection quotidienne. Le grutier est le premier maillon de cette chaîne : il doit être formé à détecter les anomalies mineures avant qu’elles ne deviennent des défauts majeurs. Une fuite hydraulique qui commence, un flexible qui se craquelle, un linguet de sécurité tordu… Ces signes avant-coureurs, consignés et traités immédiatement, évitent 90% des motifs de contre-visite. La propreté de la machine n’est pas un détail esthétique ; elle permet une inspection visuelle plus efficace et témoigne du soin apporté à l’outil de travail.

Pour un ingénieur, la préparation à la VGP consiste à réaliser une « pré-VGP » interne quelques semaines avant l’échéance. Cela permet d’identifier et de corriger les points de non-conformité sans la pression de l’inspecteur. Il s’agit de se mettre à la place du contrôleur et de passer en revue les points qui sont systématiquement source de problèmes. Connaître le « top 10 » des causes de contre-visite permet de cibler les efforts.

• Flexibles hydrauliques craquelés ou présentant des fuites.
• Graissage insuffisant des articulations et mécanismes.
• Autocollants d’abaques de charge illisibles ou manquants.
• Linguets de sécurité de crochet manquants, tordus ou défaillants.
• Défaut de propreté de la machine et de la cabine.
• Documentation incomplète (carnet de maintenance, anciens rapports).
• Câbles présentant des torons cassés ou de l’usure excessive.
• Système de freinage défaillant ou mal réglé.
• Limiteurs de charge non étalonnés ou défectueux.
• Éclairages et signalisations non fonctionnels.

Pour appliquer ces principes de rigueur et transformer la culture de sécurité de vos opérations, l’étape suivante consiste à réaliser systématiquement un audit « pré-mortem » de chaque levage complexe, en vous posant la question : « Si cette opération échoue, quelles en seraient les causes les plus probables ? ».
