Comment mettre aux normes un tableau électrique des années 80 sans refaire toute la maison ?

Face à un tableau électrique datant des années 80, le premier réflexe, souvent partagé par le client final, est d’imaginer une rénovation lourde et coûteuse. La simple mention de la norme NF C 15-100 suffit à évoquer des saignées dans les murs, le remplacement de toute l’installation et une facture décourageante. Pourtant, pour l’électricien artisan, cette situation représente une opportunité unique de démontrer son expertise au-delà de la simple exécution. La durée de vie d’un tableau est certes limitée, mais sa mise aux normes n’implique pas systématiquement une politique de la terre brûlée.

La plupart des guides se contentent de lister les obligations normatives : Gaine Technique Logement (GTL), nombre de circuits, protections… Ces informations sont essentielles, mais elles ne répondent pas à la question stratégique de l’artisan : comment apporter la sécurité et la conformité de manière intelligente et économiquement viable pour le client ? La vraie valeur ajoutée ne réside pas dans la capacité à tout remplacer, mais dans l’art du diagnostic précis pour proposer une modernisation ciblée. Il ne s’agit pas de savoir s’il faut changer un tableau ancien, mais de déterminer *quoi* changer et *pourquoi*.

Cet article adopte une perspective différente. Plutôt que de réciter la norme, nous allons explorer une approche de « chirurgie électrique ». L’idée est de considérer le tableau existant comme une base à auditer et à faire évoluer, en se concentrant sur les points critiques de sécurité et les opportunités de modernisation rentables. Nous verrons comment justifier le passage à un interrupteur Type A, comment intégrer la demande croissante pour les bornes de recharge de véhicules électriques (IRVE), ou encore comment utiliser des micromodules pour moderniser l’habitat sans remplacer tous les équipements. C’est une vision du métier où l’artisan redevient un conseiller technique de premier plan.

Cet article a été conçu comme une boîte à outils stratégique pour l’électricien. Chaque section aborde un défi technique spécifique rencontré lors de la rénovation d’installations anciennes, en fournissant des solutions pragmatiques et des arguments pour valoriser votre savoir-faire auprès de vos clients.

Pourquoi le Type A est devenu obligatoire pour vos plaques de cuisson et lave-linge ?

L’une des évolutions les plus critiques de la norme NF C 15-100 concerne l’obligation de protéger certains circuits par un interrupteur différentiel de Type A. Dans une installation des années 80, où le Type AC régnait en maître, cette mise à niveau n’est pas une simple formalité administrative, mais une réponse directe à l’évolution de nos équipements. Les appareils modernes comme les plaques à induction, les lave-linge à vitesse variable ou les bornes de recharge génèrent des courants de fuite à composante continue. Ces courants peuvent littéralement « aveugler » un différentiel de Type AC, le rendant incapable de détecter un véritable défaut à la terre et donc de protéger les personnes.

Expliquer cela au client est fondamental. Il ne s’agit pas d’une « option », mais d’une condition sine qua non de sécurité. Selon la norme NF C 15-100 actualisée, 100% des installations neuves ou rénovées avec plaques de cuisson et lave-linge doivent comporter au moins un différentiel de Type A dédié à ces circuits spécialisés. Un différentiel Type AC saturé par une composante continue ne protège plus efficacement contre les contacts indirects, créant un risque majeur pour les occupants du logement. Le passage au Type A (voire F pour les équipements encore plus sensibles comme les congélateurs) est donc la première étape incontournable de toute mise en sécurité.

Comment devenir installateur qualifié IRVE pour capter le marché des véhicules électriques ?

La rénovation d’un tableau électrique ancien est le moment idéal pour anticiper les besoins futurs du client. Le plus important d’entre eux est sans conteste la recharge de véhicules électriques (IRVE). Proposer une simple prise renforcée est une solution, mais se positionner en tant qu’installateur qualifié IRVE ouvre la porte à un marché en pleine expansion et à des prestations à plus forte valeur ajoutée. Pour un artisan, c’est une spécialisation stratégique qui transforme une contrainte de mise aux normes en opportunité commerciale.

Obtenir la qualification IRVE, délivrée par des organismes comme Qualifelec ou l’AFNOR, est un processus qui implique une formation spécifique. Cette qualification est non seulement un gage de compétence, mais elle est surtout indispensable pour que vos clients puissent bénéficier des aides de l’État (crédit d’impôt, prime Advenir). Il existe plusieurs niveaux de qualification, chacun ouvrant droit à des types d’installations différents, du pavillon individuel aux infrastructures de recharge rapide pour les flottes d’entreprise.

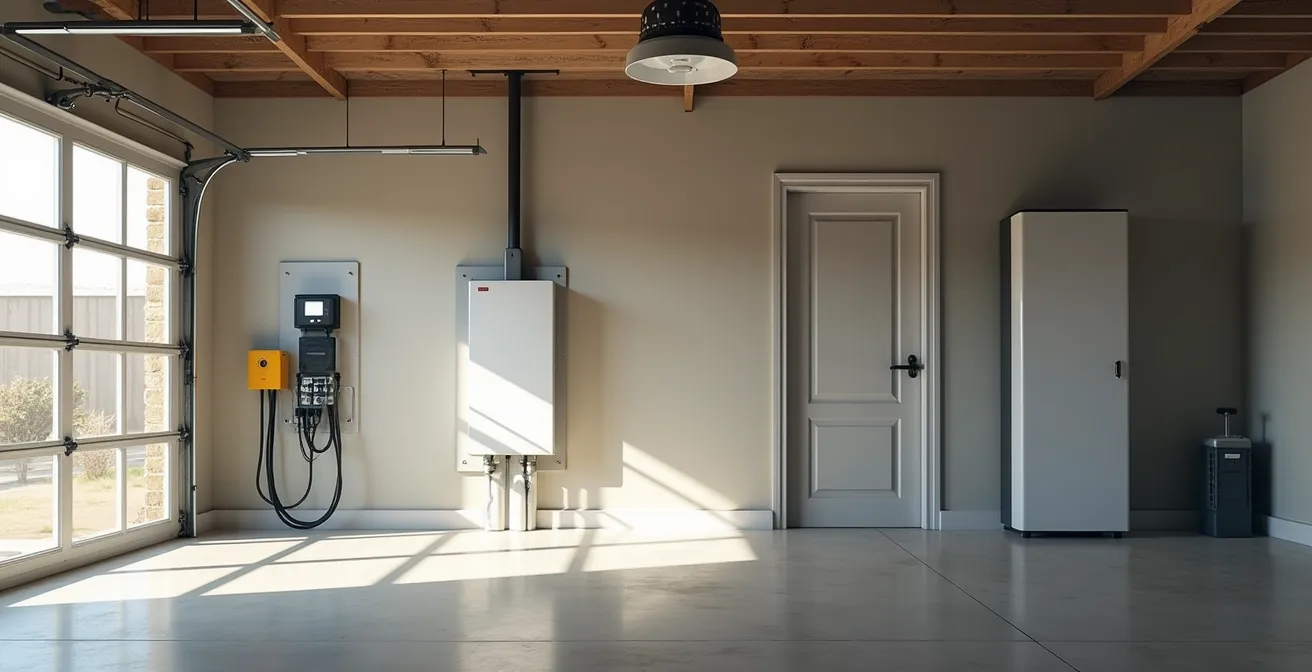

Dans une maison des années 80, l’installation d’une borne de recharge présente des défis spécifiques. Avant même de parler de la borne, un audit s’impose : la puissance souscrite est-elle suffisante ? Le câble d’alimentation général est-il correctement dimensionné ? Et surtout, la prise de terre est-elle conforme et efficace ? Ignorer ces points, c’est risquer des disjonctions intempestives ou, pire, une installation dangereuse. La qualification IRVE vous donne les outils pour réaliser cet audit complet et proposer une solution globale, incluant la mise à niveau nécessaire du tableau électrique.

Voici une analyse des différents niveaux de qualification et de leurs débouchés pour vous aider à choisir la formation la plus pertinente pour votre activité, comme détaillé dans ce guide sur la qualification IRVE :

Grade 3 TV ou Wi-Fi Mesh : que conseiller pour une maison de 200m² en télétravail ?

La mise aux normes d’un tableau électrique est aussi l’occasion de repenser le réseau de communication de la maison. Pour une grande surface de 200m², surtout avec des besoins de télétravail intensif, la question de la connectivité est centrale. Deux philosophies s’affrontent : la robustesse du câblage Grade 3 TV (ou Grade 2 TV) et la flexibilité du Wi-Fi Mesh. En tant qu’électricien-conseil, votre rôle est de guider le client vers la solution la plus adaptée à son usage et aux contraintes du bâti ancien.

Le câblage Grade 3 TV permet de faire transiter sur un même câble RJ45 le téléphone, l’internet à très haut débit (jusqu’à 10 Gbit/s) et les signaux TV hertziens et satellites. C’est la solution de la performance et de la fiabilité absolue, idéale pour un poste de travail fixe, un serveur multimédia ou une console de jeux. Le principal défi dans une maison des années 80 est le passage des câbles sans engager de lourds travaux de maçonnerie. C’est là que votre ingéniosité fait la différence.

À l’inverse, le Wi-Fi Mesh offre une installation sans aucun fil apparent. Plusieurs bornes (nœuds) réparties dans la maison créent un réseau unique et intelligent, assurant une couverture homogène et stable. C’est une solution parfaite pour les appareils mobiles (ordinateurs portables, tablettes, smartphones). Cependant, les performances peuvent être affectées par l’épaisseur et la nature des murs (béton armé, pierre), souvent présents dans les constructions plus anciennes. Une solution hybride, avec un cœur de réseau filaire pour les points stratégiques (bureau, salon TV) et un complément Wi-Fi Mesh pour le reste de la maison, est souvent le compromis le plus intelligent.

Voici quelques techniques de professionnel pour le passage de câbles dans une rénovation légère :

• Exploiter l’existant : Utiliser les anciennes gaines PTT ou de téléphone, souvent sous-utilisées, comme tire-fil pour les nouveaux câbles réseau.
• Utiliser les volumes cachés : Inspecter la présence de faux-plafonds ou de vides sanitaires, très courants dans les constructions des années 80, qui sont des autoroutes pour vos gaines.
• Opter pour des goulottes décoratives : En dernier recours, si aucune autre solution n’est viable, des goulottes modernes et discrètes peuvent être installées le long des plinthes ou des angles de murs.
• Éviter les solutions CPL : Sur un réseau électrique ancien, les boîtiers CPL (Courant Porteur en Ligne) souffrent souvent de pertes de débit importantes et d’interférences, ce qui en fait une solution peu fiable pour un usage professionnel.

L’erreur de mesure de terre qui rend votre installation dangereuse malgré un piquet neuf

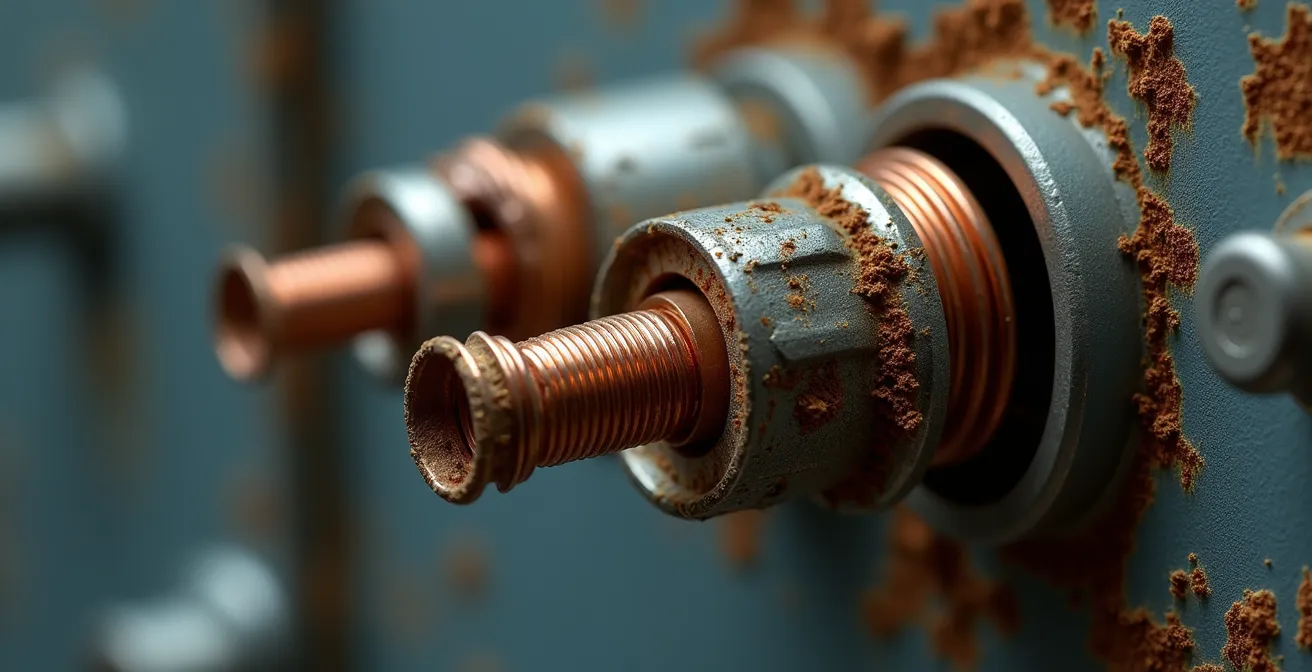

La prise de terre est le pilier de la sécurité électrique d’une habitation. Lors de la rénovation d’un tableau des années 80, il est fréquent de constater que la valeur de la prise de terre est trop élevée (supérieure à 100 ohms, le maximum toléré par la NF C 15-100). Le réflexe est alors de planter un nouveau piquet de terre. Or, c’est là que se cache une erreur de diagnostic courante : une bonne valeur de terre au piquet ne garantit en rien la sécurité de l’installation si la continuité des liaisons équipotentielles n’est pas parfaite.

La liaison équipotentielle a pour rôle de mettre toutes les masses métalliques de la maison au même potentiel électrique. Cela inclut les tuyauteries (eau, gaz, chauffage), les huisseries métalliques des fenêtres et portes, et les structures métalliques du bâtiment. Si l’une de ces masses n’est pas correctement reliée à la barrette de mesure du tableau, elle ne sera pas protégée. En cas de défaut d’isolement sur un appareil, cette masse métallique peut se retrouver sous tension, créant un danger mortel sans que le différentiel ne puisse le détecter. C’est pourquoi, comme l’exige la norme NF C 15-100, 100% des masses métalliques accessibles doivent être reliées à la terre.

Le véritable audit de la terre va donc bien au-delà de la simple mesure au telluromètre. Il s’agit d’une inspection minutieuse et méthodique de l’ensemble du réseau de terre de l’habitation. Un piquet neuf dans un sol sec peut donner une mesure correcte, mais si la connexion à une vieille tuyauterie en plomb est corrodée, la protection est inexistante à cet endroit. C’est un travail de détective qui justifie pleinement votre expertise.

Voici les étapes d’un diagnostic de terre avancé, qui va au-delà de la simple mesure au piquet :

• Mesure de base : Mesurer la résistance à la barrette de terre pour obtenir la valeur de référence de la prise de terre elle-même.
• Test de continuité : Tester la continuité entre la barrette de terre et chaque masse métallique de l’habitation (tuyaux, radiateurs, baignoire, huisseries) avec un testeur de continuité ou un mégohmmètre.
• Inspection visuelle : Inspecter l’état de toutes les connexions de terre. La corrosion au niveau des colliers de serrage sur les tuyauteries est un point faible très fréquent dans les installations anciennes.
• Identification des oublis : Rechercher activement les masses métalliques qui auraient pu être oubliées lors de l’installation d’origine, comme les cadres de fenêtres en aluminium ou les structures de vérandas.

Quand proposer un contrat de resserrage des borniers pour fidéliser vos clients pro ?

La mise aux normes d’un tableau électrique est souvent perçue comme une intervention ponctuelle. Pourtant, c’est une excellente porte d’entrée pour construire une relation durable avec vos clients, notamment les professionnels (TPE, PME, artisans, professions libérales). Une fois l’installation sécurisée et modernisée, la question de sa pérennité se pose. C’est ici qu’intervient l’idée du contrat de maintenance préventive, avec comme prestation phare le resserrage annuel des borniers.

Avec le temps, les cycles de chauffe et de refroidissement des conducteurs électriques provoquent un phénomène de dilatation et de rétraction. Cela peut entraîner un desserrage progressif des connexions à vis dans le tableau électrique. Un bornier mal serré est une source de points chauds, de surconsommation, et à terme, un risque majeur de départ de feu. Pour une entreprise, dont l’activité dépend de la continuité de service électrique, ce risque est inacceptable. Proposer un contrat de visite annuelle pour le resserrage de l’ensemble des borniers du tableau est un service à très haute valeur perçue.

Ce service de base peut être enrichi pour créer une offre de maintenance complète et attractive. Par exemple, vous pouvez y inclure des prestations complémentaires qui renforcent la sécurité et la conformité de l’installation. L’objectif est de passer d’un rôle de « dépanneur » à celui de « partenaire sécurité » de l’entreprise. Cette approche permet de générer des revenus récurrents et de fidéliser une clientèle professionnelle particulièrement précieuse. Une fois la maintenance effectuée, des tests de continuité et le déclenchement des différentiels sont effectués pour valider le bon fonctionnement global.

Voici un exemple d’offre de service de maintenance préventive que vous pourriez structurer pour vos clients professionnels, inspirée des meilleures pratiques du secteur, comme celles proposées par des acteurs majeurs sur la remise aux normes des tableaux électriques :

Pourquoi utiliser des micromodules est plus rentable que de changer tous les moteurs filaires ?

Dans les maisons des années 80, les volets roulants électriques sont souvent pilotés par des moteurs filaires robustes mais « non communicants ». Lorsque le client souhaite moderniser son installation pour la piloter depuis un smartphone ou créer des scénarios (fermeture centralisée, simulation de présence), la solution qui vient à l’esprit est de remplacer tous les moteurs par des modèles radio ou connectés. C’est une solution efficace, mais très coûteuse et qui implique des travaux importants.

Il existe une alternative bien plus ingénieuse et rentable : l’utilisation de micromodules. Ces petits modules électroniques s’installent directement derrière les interrupteurs de volets roulants existants. Ils transforment un moteur filaire standard en un moteur connecté, sans avoir à toucher au moteur lui-même. Le moteur d’origine, souvent de bonne qualité et encore parfaitement fonctionnel, est conservé. Seule la commande est modernisée.

Le calcul de rentabilité est sans appel. Un micromodule coûte une fraction du prix d’un moteur neuf, et son temps d’installation est considérablement réduit. Pour le budget nécessaire au remplacement d’un seul moteur, vous pouvez équiper trois ou quatre fenêtres avec des micromodules. C’est un argument massue pour le client. De plus, cette approche s’inscrit parfaitement dans la philosophie de la « chirurgie électrique » : on ne remplace que ce qui est nécessaire, on valorise l’existant et on apporte une fonctionnalité moderne à moindre coût. Ces micromodules communiquent via des protocoles standards (Zigbee, Z-Wave, Wi-Fi…) et s’intègrent facilement à la plupart des box domotiques du marché.

L’analyse coût-bénéfice suivante met en lumière l’avantage économique des micromodules :

L’installation de ces modules est à la portée de tout électricien :

1. Identifier le type de moteur filaire existant : S’assurer qu’il s’agit bien d’un moteur standard à 4 fils (phase, neutre, montée, descente).
2. Choisir le micromodule compatible : Sélectionner un module adapté à la technologie souhaitée par le client (liée à sa box domotique).
3. Installer derrière l’interrupteur : Le module se câble entre l’arrivée électrique, l’interrupteur et le départ vers le moteur. La profondeur de la boîte d’encastrement doit être suffisante (50 mm recommandés).
4. Configurer avec la box domotique : Appairer le module avec la box domotique du client en suivant la procédure du fabricant.
5. Créer les premiers scénarios d’usage : Assister le client pour la création de ses premières automatisations (ex: « fermer tous les volets à 22h »).

Drainant ou Classique : lequel choisir pour éviter l’aquaplaning et réduire le bruit ?

Tout comme un revêtement de sol drainant est conçu pour évacuer l’eau et prévenir les risques d’aquaplaning, un parafoudre est conçu pour évacuer en toute sécurité les surtensions destructrices et protéger une installation électrique. Dans le cadre d’une mise aux normes, et surtout avec l’ajout d’équipements électroniques sensibles (informatique, domotique, borne IRVE), la protection contre la foudre et les surtensions du réseau devient un enjeu majeur, souvent sous-estimé dans les installations des années 80.

La norme NF C 15-100 rend le parafoudre obligatoire dans certaines régions à forte densité de foudroiement (niveau kéraunique élevé) et dans les bâtiments équipés d’un paratonnerre. Cependant, sa pertinence va bien au-delà des obligations strictes. Une surtension, qu’elle soit due à un impact de foudre lointain ou à une manœuvre sur le réseau de distribution, peut détruire en une fraction de seconde des milliers d’euros d’équipements. Conseiller un parafoudre, c’est proposer une assurance pour le patrimoine électronique de votre client.

Deux stratégies de protection coexistent : le parafoudre de tête (Type 2), installé directement dans le tableau électrique, et les prises parafoudres (Type 3), qui offrent une protection fine au niveau de chaque appareil. La meilleure approche est souvent cumulative : un parafoudre de tête pour protéger toute l’installation contre les grosses surtensions, complété par des prises parafoudres pour les équipements les plus précieux ou sensibles. Une mise à jour de la norme indique qu’un parafoudre est recommandé dès 10 mètres de distance entre le tableau et l’équipement, ce qui renforce l’intérêt d’une protection distribuée.

Voici une comparaison pour vous aider à conseiller votre client :

Comment équilibrer les phases sur une installation triphasée pour éviter les disjonctions intempestives ?

Les installations triphasées, bien que moins courantes chez les particuliers aujourd’hui, sont encore présentes dans de nombreuses maisons anciennes des années 80, surtout si elles disposaient d’équipements énergivores (anciens chauffages, ateliers…). L’un des problèmes les plus fréquents sur ces installations est la disjonction intempestive du disjoncteur principal, alors même que la consommation totale semble bien inférieure à la puissance souscrite. La cause ? Un mauvais équilibrage des phases.

En triphasé, la puissance totale est répartie sur trois phases. Si la majorité des gros consommateurs monophasés (four, chauffe-eau, plaques…) sont branchés sur la même phase, celle-ci peut rapidement dépasser le courant maximal autorisé par phase, provoquant la disjonction, tandis que les deux autres phases sont à peine sollicitées. Le rôle de l’électricien est alors de jouer au chef d’orchestre, en répartissant intelligemment les charges pour que chaque phase travaille de manière équilibrée.

Un point technique crucial est souvent méconnu : un fort déséquilibre peut endommager certains équipements et même, dans des cas extrêmes, un interrupteur différentiel 40A peut se détériorer sans disjoncter s’il est soumis à une charge simultanée de plus de 9kW. L’équilibrage n’est donc pas seulement une question de confort (éviter les coupures), mais aussi de pérennité du matériel. Le processus d’équilibrage est méthodique et s’appuie sur des mesures précises.

Voici le processus à suivre pour un équilibrage de phases professionnel :

1. Lister les consommateurs : Identifier tous les gros appareils monophasés et leur circuit respectif.
2. Mesurer les charges : À l’aide d’une pince ampèremétrique, mesurer le courant sur chaque phase au niveau du disjoncteur principal lorsque les principaux appareils sont en fonctionnement.
3. Créer un tableau de répartition : Noter sur un tableau quelle charge est sur quelle phase et identifier les déséquilibres significatifs (un écart de plus de 10-15% est souvent considéré comme problématique).
4. Redistribuer les circuits : Physiquement, dans le tableau électrique, déplacer les disjoncteurs divisionnaires des circuits concernés sur les peignes d’alimentation des phases moins chargées.
5. Vérifier après redistribution : Refaire les mesures en charge pour valider que l’équilibrage est désormais correct.

En définitive, la mise aux normes d’un tableau électrique des années 80 est bien plus qu’une simple mise à jour technique. C’est l’incarnation de l’évolution du métier d’électricien. Passer d’une logique de remplacement systématique à une approche de diagnostic fin, de conseil sur-mesure et de modernisation évolutive, c’est affirmer votre valeur ajoutée. En maîtrisant des sujets comme la protection différentielle avancée, la rentabilité des micromodules ou la maintenance préventive, vous ne vendez plus seulement des produits, mais une expertise et une tranquillité d’esprit. Adoptez dès aujourd’hui cette approche pour transformer chaque chantier de rénovation en une preuve de votre savoir-faire et un levier de croissance durable pour votre entreprise.
